はじめに
制御盤を開けると必ず設置されている、あのゴツゴツした黒い塊。 「マグネットスイッチ（電磁接触器）」と「サーマルリレー（熱動継電器）」です。
現場では「マグネット」「サーマル」と別々に呼ばれますが、この2つの役割や仕組みを正しく理解していないと、ポンプやモーターのトラブル対応で迷宮入りすることになります。
この記事では、保全エンジニアとして必須の知識である「この2つの役割の違い」「正しい設定値の決め方」「よくある故障」について解説します。
1. そもそも「2つで1つ」の役割
多くの場合、この2つは上下に合体した状態で盤内に設置されています。 これをまとめて「電磁開閉器（電磁スイッチ）」と呼びます。
人間の体に例えると、役割の違いが一発で分かります。
- 上：マグネットスイッチ（電磁接触器）
- 役割：【筋肉】
- 電気信号を受けて、「ガチャン！」と力強く接点をつなぎ、モーターへ電気を送る動力源。
- 下：サーマルリレー（熱動継電器）
- 役割：【痛覚（神経）】
- 流れる電流を常に見張り、「熱い！無理！」（過負荷）と感じたら、上のマグネットに「止まれ」と指令を出す安全装置。
2. サーマルリレーの仕組みと「設定値の罠」
まずは、下についている「サーマルリレー」から解説します。
仕組み：バイメタルが熱で曲がる

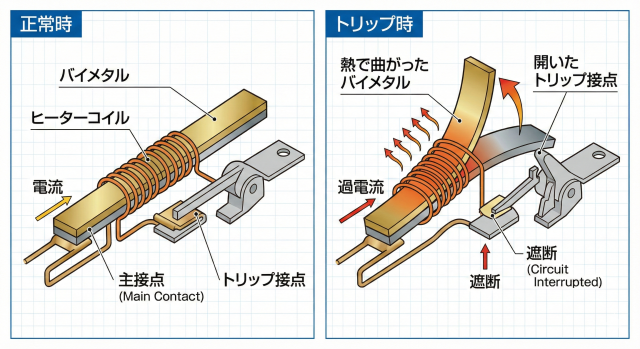

中には「バイメタル」という、熱で曲がる特殊な金属板が入っています。 モーターに電流が流れると、その熱でバイメタルが徐々に反っていき、限界を超えて曲がると「カチッ」とトリップ（遮断）ボタンを押します。
要注意！「合計値ではない」
初心者がよく陥る勘違いに、「3相の電流を合計して、設定値を超えたら落ちる」というものがあります。これは間違いです。
サーマルリレーは「各相独立監視」です。 R相、S相、T相の3本それぞれにバイメタルが入っています。
- × 間違い: 3本の合計 > 設定値 でトリップ
- ○ 正解: どれか1本でも > 設定値 でトリップ
「合計電流は低いのに落ちる」という場合は、どこか1相だけに過電流が流れている可能性があります。必ずクランプメーターで1線ずつ測定しましょう。
正しい設定値（ダイヤル）の決め方
設定ダイヤルをいくつに合わせるのが正解か？ 基本は、モーター側面に貼ってある銘板（ネームプレート）を見ます。
- 「定格電流値（CURRENT）」を確認する。
- その数字と同じ値にダイヤルを合わせる。
【銘板が見えない場合の目安（三相200V）】
- 0.4kW → 2.0 〜 2.2A
- 0.75kW → 3.5 〜 3.8A
- 1.5kW → 6.0 〜 6.8A
- 2.2kW → 9.0A 前後
- 3.7kW → 15.0A 前後
3. マグネットスイッチの仕組みと「接点の罠」
次は、上についている「マグネットスイッチ」です。
仕組み：電気で磁石を作る

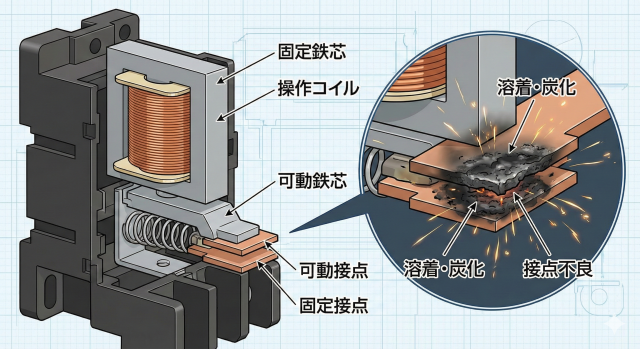

中にはぐるぐる巻きの銅線（コイル）が入っています。 操作用電源（100Vや24Vなど）をコイルに流すと、そこが電磁石になります。その磁力で鉄片を引き寄せ、「ガチャン！」と接点が閉じて、動力（200V）がモーターへ流れます。
トラブルの定番：「音に騙されるな」
マグネットスイッチ最大のトラブルは、「接点の溶着・摩耗」です。 何万回も「バチッ」と火花を散らして開閉しているため、接点が焦げて炭化したり、凸凹になったりします。
すると、「ガチャンと音はしたのに、電気が流れていない」という現象が起きます。 特に怖いのが、3本のうち1本だけ電気が流れない「欠相（けっそう）」です。
- マグネットが入る（音は正常）。
- しかし、S相だけ接点が焦げて電気が通らない。
- モーターはR相とT相の2本だけで無理やり回ろうとする。
- 残った2本に激しい過電流が流れる。
- 結果：サーマルリレーがトリップする。
「サーマルが落ちる＝ポンプが悪い」と決めつける前に、「マグネットの接点が死んでいないか？」を疑うのが、デキる保全マンの視点です。
マグネット不良の見抜き方
「音がしたからヨシ」ではなく、本当に電気が流れているかをテスター（電圧モード）で確認しましょう。
【手順】マグネットの二次側（下側）の電圧を測る マグネットONの状態で、相間の電圧を測ります。
- R-S間 ＝ 200V OK
- S-T間 ＝ 0V ！？
- T-R間 ＝ 200V OK
もしこのように電圧が来ていない相があれば、マグネットの接点寿命です。サーマルを変えても直りません。マグネットスイッチごと交換しましょう。
まとめ
- サーマルリレーは、バイメタルで熱を感知する「痛覚」。合計値ではなく1線ごとの電流で監視している。
- マグネットスイッチは、コイルで動く「筋肉」。音がしても信用せず、接点不良（欠相）を疑う。
この2つの仕組みを理解していれば、「なぜ落ちたのか？」の切り分けがスムーズになります。 盤の中の黒い箱たちは、ただのスイッチではなく、それぞれ重要な役割を持って設備を守っているのです。
