【電気基礎】リレー配線が「スパゲッティ」に見える理由！24Vと200Vが混ざっても爆発しない秘密とは？

「教科書では4本線なのに、現場のリレーは線だらけ。正直、最初はどこを測ればいいか分からなくて、盤を閉じそうになりました…（笑）」

お疲れ様です、岡山県の工場で機械メンテナンスをしているエンジニアのナオです。

制御盤を開けてリレーを見たとき、「24Vの指令線」と「200Vの動力線」が同じリレーに刺さっているのを見て、「これ、混ざって爆発したりしないの？」と不安になったことはありませんか？

実は、リレーには『異なる電圧の世界を完全に切り離す魔法』が隠されています。今回は、新人保全マンが必ずぶつかる「リレー配線スパゲッティ問題」の解き方を、現場視点で解説します！

1. なぜ実物のリレーは線が「4本」以上に見えるのか？

保全の勉強を始めたばかりの頃、私は「リレーを動かす線が2本、スイッチになる線が2本、合計4本あれば動くはず」と思っていました。ところが、現場の実物は10本以上の線が刺さっていることも珍しくありません。

その理由は、主に2つあります。

制御盤の中では、多くのリレーが同じ電源（0Vや200V）を共有しています。そのため、1つのネジ端子から隣の端子へ、さらにその隣へと数珠繋ぎに配線されることがあります。1つのネジに2本の線が刺さるため、見た目のボリュームが倍増し、スパゲッティ状態に見えてしまうのです。

衝撃的だったのが、「1つの磁石（コイル）がONになると、4組のスイッチが一斉にONになる」という仕組みです。ひとつの命令で「電磁弁を動かす」「パトライトを光らせる」「PLCに信号を戻す」といった複数の仕事を同時にこなせるため、それぞれのスイッチ（接点）に配線が集中し、線が増えていたのです。

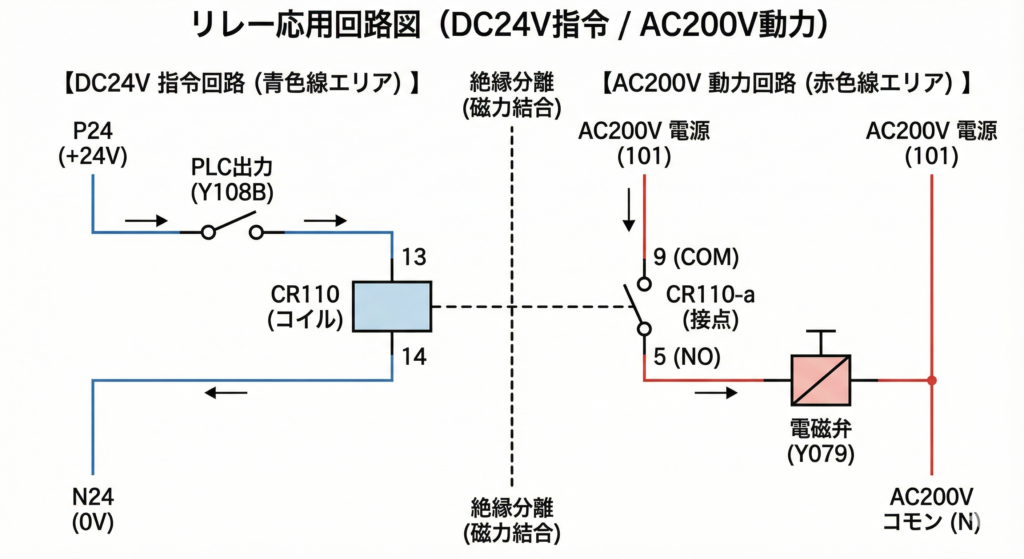

リレー配線を攻略するコツは、「24Vの指令回路」と「200Vの動力回路」という、全く別の2つの世界に分けて考えることです。

PLCがリレーを「電磁石」にするための回路です。

リレーがスイッチとなって、電磁弁などを動かすための回路です。

「同じリレーに24Vと200Vが刺さって大丈夫？」という私の不安を解消してくれたのが、リレー内部の 「絶縁（ぜんえん）」 という仕組みでした。

リレーは、電気を 「磁石の力」 に変えて情報を伝えています。

青い線の回路（24V）と赤い線の回路（200V）は、リレー内部でも金属的に繋がっておらず、空気やプラスチックの壁で仕切られています。磁力だけで情報を伝えているから、電気が混ざって爆発することはない のです！

一見ぐちゃぐちゃな配線も、ルールを知ればただの「整理された情報の束」に見えてきます。

リレーが動かない（音がしない）時、つい「PLCからの信号（行き）」ばかり疑ってしまいますが、実は 「帰り道のN24（0V）」が抜けていた というのが現場あるあるです。迷った時は、一番下の段に刺さっている「N24」の青い線をチェックしてみてください！
